中国“原子刮板”破二维界面困局，洁净率95%堆出2400器件

二维材料，薄到只有一个原子层。石墨烯、二硫化钼、六方氮化硼……把它们一层层堆起来，能造出性能炸裂的新器件。但层间极易困住水分子、氧分子和脏东西，形成气泡褶皱，界面性能直接拉胯。传统层压法硬怼，污染物被锁死在里面。

中科院上海技物所亮出了绝活——“弹性斜面印章辅助热层压”（EBTL）。一块带斜面的弹性印章，配合超平整范德华粘附层，像手机贴膜时用刮板，从一侧逐步推进，把灰尘气泡往外赶。更绝的是，全过程在150℃下原位加热，一边贴一边“烤”，水氧来不及被困就被驱走，贴膜、除尘、退火三道工序合为一体。

效果立竿见影。用这技术做的二硫化钼同质结，气泡近乎绝迹，平均洁净界面良率直接干到95%以上。过去大面积堆叠靠运气，现在由工艺说了算。而且这手活是“多面手”：石墨烯、六方氮化硼、二硒化钨都适用，还能构筑带扭转角的结构和超晶格——这对转角石墨烯超导等前沿研究尤其关键。

界面干净了，器件性能脱胎换骨。基于洁净界面的MoS₂/hBN晶体管，电学迟滞明显变小，开关更利落；MoS₂/WSe₂的p–n结二极管，光响应速度比传统方法快一大截。更硬核的是，团队将这个工艺系统化：像造楼房一样，把沟道、源漏电极、介质层、栅电极甚至封装层逐层洁净层压，直接构筑了一个包含2400个器件的全范德华层压晶体管阵列。均一性、可扩展性优异，标志着从手搓单器件迈向了晶圆级集成。

元股证券:ygzq.hk

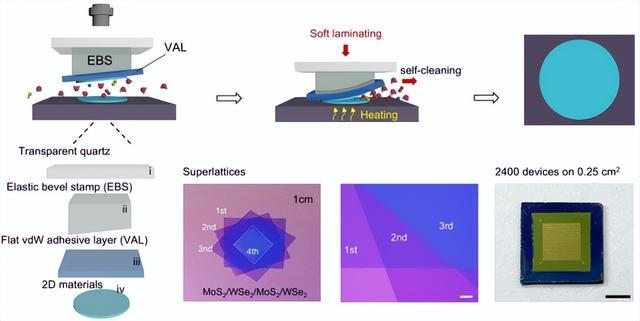

▲ 弹性斜面印章辅助热层压技术示意图及其应用

放在全球坐标系里看，这事卡在了关键痛点。自2004年撕出石墨烯，实验室做出单件逆天器件不难，难的是大面积、高洁净、可复现的集成制造。对英特尔、台积电、三星和IMEC而言，原子薄层要想在后摩尔时代登上芯片舞台，第一道门槛就是转移堆叠的界面污染。有水氧残留，一切高性能异质结的设想都是纸上谈兵。

中国团队这次的份量在于，提供了一条不依赖超高真空和绝对无尘室的新路径。仅靠斜面设计和原位热脱附，就解决了干法转移中最顽固的污染残留，大幅降低二维材料集成的门槛和成本。这是实打实的工程硬功夫。

拉长镜头：二维材料正改写半导体、光电子版图。硅基晶体管逼近物理极限，三维堆叠成为延续摩尔定律的必选项。EBTL技术能在低温下直接用范德华力把功能层“粘”在一起，避开传统键合的高温高压损伤。它打开的想象空间是，未来像3D打印一样，逐层组装出包含传感、计算、存储的三维光电微系统，且每一层界面绝对干净。它在原子级精度与晶圆级尺度之间架起桥，向上对接大面积产线，向下调控单个界面的洁净度。

这种兼顾精度与尺度的工艺哲学，正是中国科研在底层创新上的自信：不跟风堆参数，回归基本问题，用扎实的工程把“表面”文章做透，打开原子世界集成的新大门。
